Membuat Sistem Absensi Siswa Berbasis RFID Menggunakan ESP32

Berikut materi yang dapat digunakan sebagai modul pembelajaran sekaligus panduan membuat Sistem Absensi Siswa Berbasis RFID dan ESP32.

Perkembangan teknologi Internet of Things (IoT) memungkinkan berbagai perangkat saling terhubung melalui jaringan internet. Salah satu penerapannya adalah sistem absensi digital menggunakan kartu RFID yang dipadukan dengan mikrokontroler ESP32.

Dengan sistem ini, proses absensi menjadi lebih cepat, akurat, dan dapat disimpan secara otomatis ke database atau ditampilkan melalui website.

Tujuan Pembelajaran

Setelah mempelajari materi ini, peserta didik diharapkan mampu:

* Memahami konsep RFID.

* Mengenal mikrokontroler ESP32.

* Menghubungkan modul RFID RC522 dengan ESP32.

* Membaca UID kartu RFID.

* Membuat sistem absensi sederhana.

* Mengirim data absensi ke server menggunakan WiFi.

Apa Itu RFID?

RFID (Radio Frequency Identification) adalah teknologi identifikasi otomatis menggunakan gelombang radio.

Sistem RFID terdiri dari tiga bagian utama:

1. RFID Tag (Kartu)

2. RFID Reader (RC522)

3. Mikrokontroler (ESP32)

Saat kartu didekatkan ke reader, UID (Unique Identifier) kartu akan dibaca dan diproses oleh ESP32.

Komponen yang Dibutuhkan

| No | Komponen | Jumlah |

| -- | ------------------------- | ------------ |

| 1 | ESP32 DevKit | 1 |

| 2 | RFID RC522 | 1 |

| 3 | Kartu RFID | 1 atau lebih |

| 4 | Kabel Jumper | Secukupnya |

| 5 | Breadboard | 1 |

| 6 | Kabel USB | 1 |

| 7 | Laptop dengan Arduino IDE | 1 |

Mengenal ESP32

ESP32 merupakan mikrokontroler yang memiliki:

* WiFi

* Bluetooth

* CPU Dual Core

* Memori besar

* Mendukung berbagai sensor

Keunggulannya dibanding Arduino Uno adalah dapat langsung terhubung ke internet tanpa modul tambahan.

Mengenal Modul RC522

RC522 bekerja pada frekuensi 13,56 MHz.

Pin yang tersedia:

* SDA (SS)

* SCK

* MOSI

* MISO

* IRQ

* GND

* RST

* 3.3V

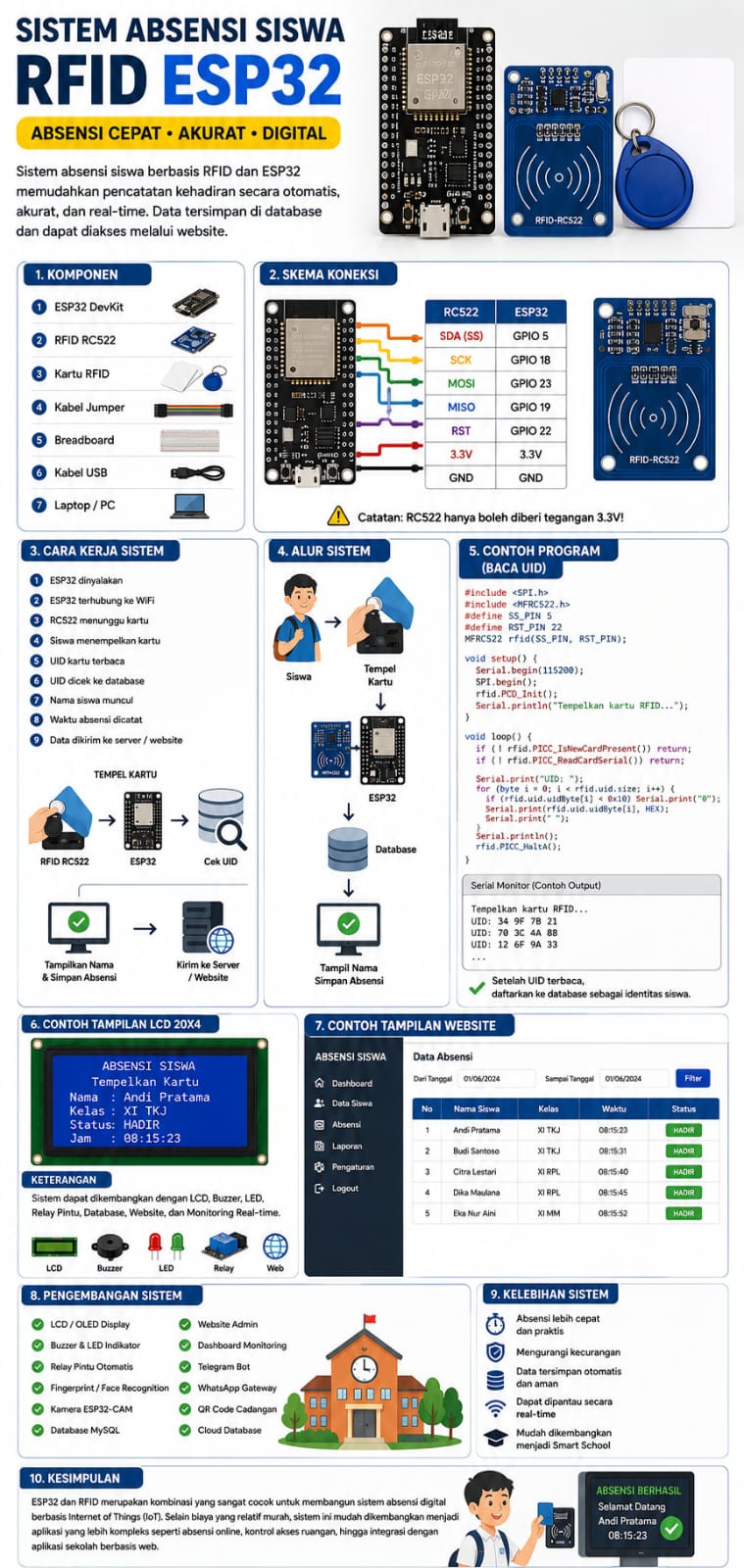

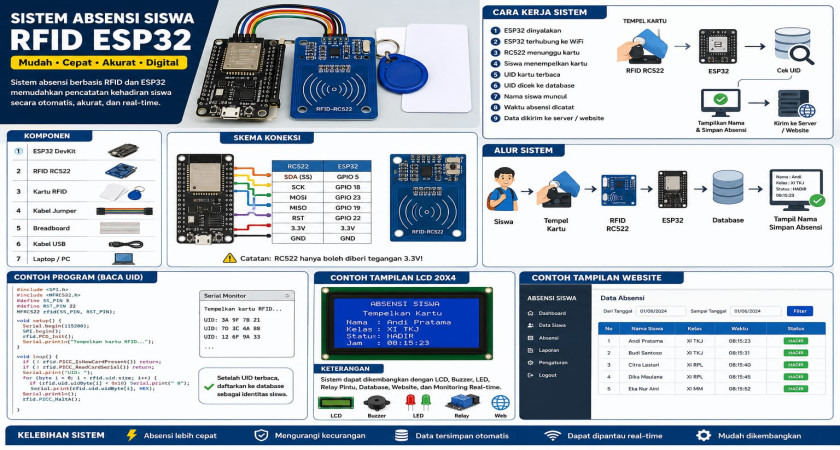

Skema Koneksi

| RC522 | ESP32 |

| ----- | ------- |

| SDA | GPIO 5 |

| SCK | GPIO 18 |

| MOSI | GPIO 23 |

| MISO | GPIO 19 |

| RST | GPIO 22 |

| 3.3V | 3.3V |

| GND | GND |

Catatan: RC522 hanya boleh diberi tegangan 3.3V.

Cara Kerja Sistem

1. ESP32 dinyalakan.

2. ESP32 menghubungkan diri ke WiFi.

3. RC522 menunggu kartu.

4. Siswa menempelkan kartu.

5. UID terbaca.

6. UID dibandingkan dengan database.

7. Nama siswa muncul.

8. Waktu absensi dicatat.

9. Data dikirim ke server atau website.

Alur Sistem

Siswa

   │

Tempel Kartu

   │

RFID RC522

   │

ESP32

   │

Cek UID

   │

Database

   │

Tampilkan Nama

   │

Simpan Absensi

Library Arduino yang Digunakan

* MFRC522

* SPI

* WiFi

* HTTPClient

Contoh Program Membaca UID

Program pertama bertujuan membaca UID kartu RFID.

Setelah berhasil, UID dapat didaftarkan sebagai identitas siswa.

Tahapan berikutnya adalah menghubungkan ESP32 ke WiFi dan mengirim UID ke server menggunakan HTTP.

Pengembangan Sistem

Sistem dapat dikembangkan dengan menambahkan:

* LCD 20x4

* OLED Display

* Buzzer

* LED indikator

* Relay pintu otomatis

* Fingerprint

* Face Recognition

* Kamera ESP32-CAM

* Database MySQL

* Website Admin

* Dashboard Monitoring

* Telegram Bot

* WhatsApp Gateway

* QR Code Cadangan

* Cloud Database

Kelebihan Sistem

* Absensi lebih cepat.

* Mengurangi kecurangan.

* Data tersimpan otomatis.

* Dapat dipantau secara real-time.

* Mudah dikembangkan menjadi Smart School.

Kesimpulan

ESP32 dan RFID merupakan kombinasi yang sangat cocok untuk membangun sistem absensi digital berbasis Internet of Things (IoT). Selain biaya yang relatif murah, sistem ini mudah dikembangkan menjadi aplikasi yang lebih kompleks seperti absensi online, kontrol akses ruangan, hingga integrasi dengan aplikasi sekolah berbasis web.
