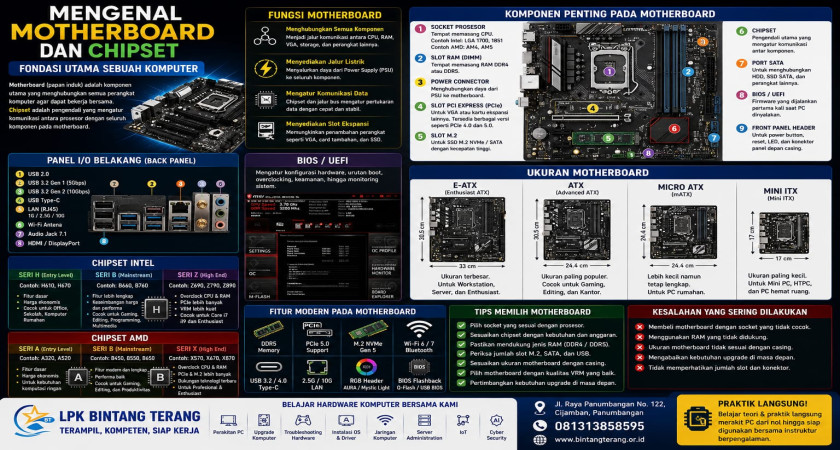

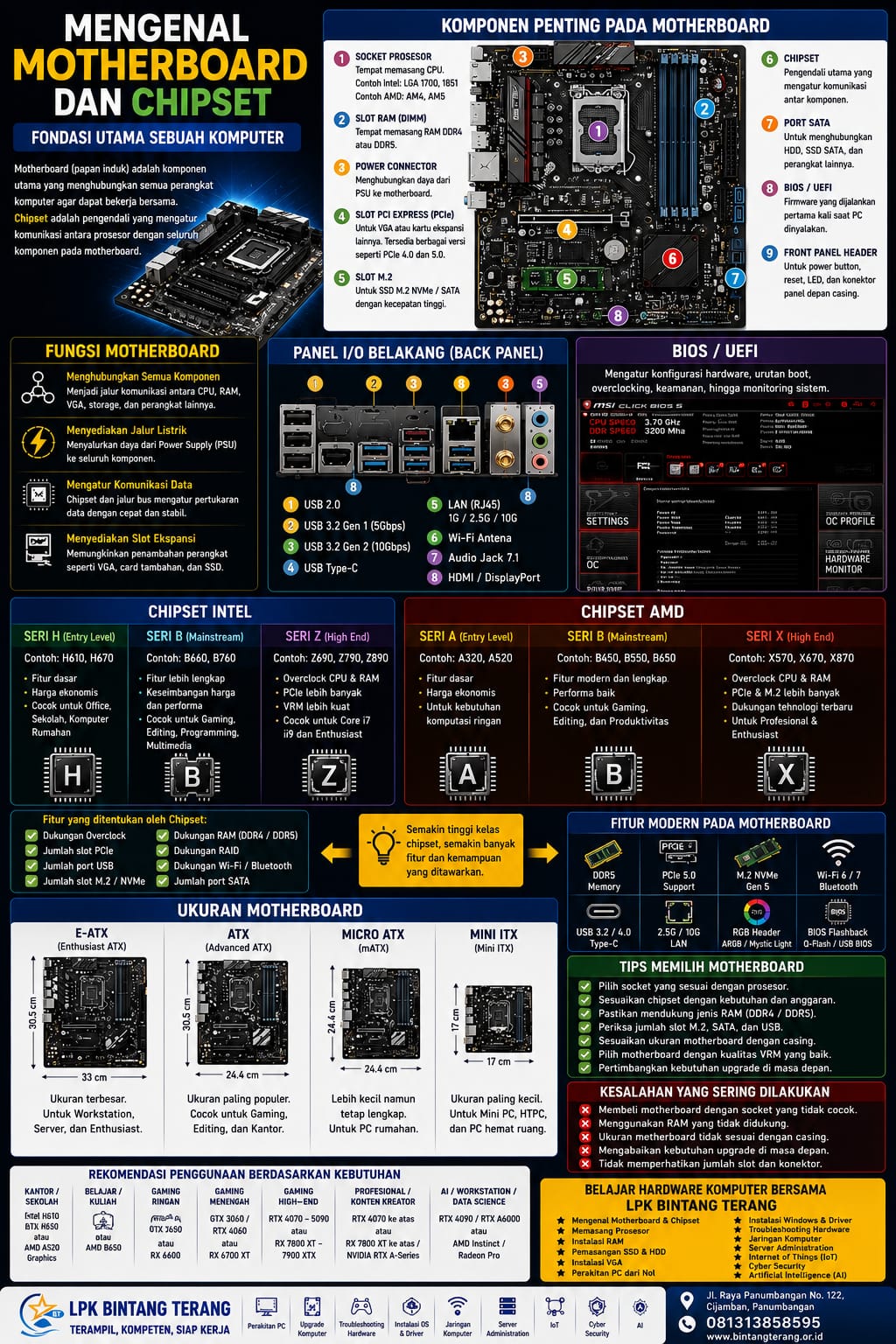

Mengenal Motherboard dan Chipset Fondasi Utama Sebuah Komputer

Apa Itu Motherboard?

Motherboard atau papan induk adalah komponen utama pada komputer yang menjadi tempat terpasangnya seluruh perangkat keras, seperti prosesor, RAM, kartu grafis (VGA), SSD, HDD, Power Supply (PSU), hingga berbagai perangkat tambahan lainnya.

Ibarat tubuh manusia, jika prosesor adalah otaknya, maka motherboard adalah sistem saraf yang menghubungkan semua organ agar dapat bekerja bersama. Tanpa motherboard, setiap komponen tidak dapat saling berkomunikasi sehingga komputer tidak akan berfungsi.

Fungsi Motherboard

Motherboard memiliki beberapa fungsi penting, di antaranya:

1. Menghubungkan Semua Komponen

Motherboard menjadi jalur komunikasi antara CPU, RAM, VGA, media penyimpanan, dan perangkat lainnya sehingga data dapat diproses dengan cepat.

2. Menyediakan Jalur Listrik

Setiap komponen memperoleh daya listrik melalui motherboard yang berasal dari Power Supply (PSU).

3. Mengatur Komunikasi Data

Semua proses pertukaran data diatur melalui chipset dan jalur komunikasi (bus) pada motherboard.

4. Menyediakan Slot Ekspansi

Motherboard memiliki berbagai slot yang memungkinkan pengguna menambahkan perangkat seperti kartu grafis, kartu Wi-Fi, kartu suara, dan SSD NVMe.

Komponen Penting pada Motherboard

Socket Prosesor

Tempat memasang CPU.

Contoh:

Intel

* LGA 1700

* LGA 1851

AMD

* AM4

* AM5

Socket harus sesuai dengan jenis prosesor yang digunakan.

Slot RAM

Digunakan untuk memasang modul RAM.

Jenis RAM yang didukung:

* DDR4

* DDR5

Sebagian besar motherboard menyediakan dua hingga empat slot RAM, bahkan lebih pada kelas workstation.

Slot PCI Express (PCIe)

Digunakan untuk memasang:

* VGA

* Capture Card

* Sound Card

* Network Card

* SSD Adapter

Versi terbaru seperti PCIe 5.0 menawarkan bandwidth lebih tinggi dibanding generasi sebelumnya.

Slot M.2

Slot ini digunakan untuk memasang SSD NVMe atau SSD M.2 SATA.

Kecepatan transfer data jauh lebih tinggi dibandingkan SSD SATA biasa.

Port SATA

Digunakan untuk menghubungkan:

* Hard Disk (HDD)

* SSD SATA

* DVD-ROM

BIOS/UEFI

Merupakan firmware yang akan dijalankan pertama kali saat komputer dinyalakan.

Fungsinya:

* Mengenali hardware

* Mengatur booting

* Mengatur kecepatan RAM

* Mengaktifkan virtualisasi

* Memperbarui firmware

Apa Itu Chipset?

Chipset adalah pengendali utama yang mengatur komunikasi antara prosesor dengan seluruh perangkat pada motherboard.

Chipset menentukan berbagai fitur yang tersedia, seperti:

* Dukungan overclock

* Jumlah slot PCIe

* Jumlah port USB

* Dukungan SSD NVMe

* Dukungan Wi-Fi

* RAID

* Jumlah slot SATA

Semakin tinggi kelas chipset, semakin lengkap pula fitur yang ditawarkan.

Chipset Intel

Seri H

Contoh:

* H610

* H670

Cocok untuk:

* Office

* Sekolah

* Komputer rumahan

Seri B

Contoh:

* B660

* B760

Paling populer karena menawarkan keseimbangan harga dan fitur.

Cocok untuk:

* Gaming

* Editing

* Programming

* Multimedia

Seri Z

Contoh:

* Z690

* Z790

* Z890

Keunggulan:

* Overclock CPU

* Overclock RAM

* PCIe lebih banyak

* VRM lebih kuat

* Cocok untuk Core i7 dan Core i9

Chipset AMD

Seri A

Contoh:

* A320

* A520

Ditujukan untuk komputer entry-level.

Seri B

Contoh:

* B450

* B550

* B650

Pilihan terbaik untuk sebagian besar pengguna karena mendukung fitur modern dengan harga yang kompetitif.

Seri X

Contoh:

* X570

* X670

* X870

Dirancang untuk pengguna profesional dan enthusiast.

Mendukung:

* Overclock

* PCIe lebih banyak

* SSD lebih banyak

* Performa maksimal

Ukuran Motherboard

E-ATX

Ukuran terbesar.

Digunakan untuk:

* Workstation

* Server

* Enthusiast

ATX

Ukuran paling populer.

Cocok untuk:

* Gaming

* Editing

* Kantor

Micro ATX

Lebih kecil tetapi tetap memiliki fitur lengkap.

Sering digunakan pada komputer rumahan.

Mini ITX

Ukuran paling kecil.

Digunakan pada:

* Mini PC

* HTPC

* PC Hemat Ruang

Fitur Motherboard Modern

Motherboard masa kini sudah dilengkapi berbagai teknologi terbaru, seperti:

* DDR5 Memory

* PCI Express 5.0

* Wi-Fi 6 dan Wi-Fi 7

* Bluetooth

* USB Type-C

* Thunderbolt

* M.2 NVMe Gen 5

* RGB Header

* BIOS Flashback

* 2.5G LAN hingga 10G LAN

Tips Memilih Motherboard

Sebelum membeli motherboard, perhatikan beberapa hal berikut:

* Pilih socket yang sesuai dengan prosesor.

* Sesuaikan chipset dengan kebutuhan dan anggaran.

* Pastikan mendukung jenis RAM yang akan digunakan.

* Periksa jumlah slot M.2 dan SATA.

* Sesuaikan ukuran motherboard dengan casing.

* Pilih motherboard dengan kualitas VRM yang baik jika menggunakan prosesor kelas tinggi.

Kesalahan yang Sering Dilakukan

Beberapa kesalahan yang sering terjadi saat memilih motherboard:

* Membeli motherboard dengan socket yang tidak cocok.

* Menggunakan RAM yang tidak didukung.

* Membeli motherboard kecil tetapi menggunakan casing yang tidak sesuai.

* Mengabaikan kebutuhan upgrade di masa depan.

* Tidak memperhatikan jumlah slot ekspansi.
