Mengenal Sensor Ultrasonik Jarak: Mata Elektronik yang Mampu Mengukur Tanpa Menyentuh



Di era otomatisasi dan Internet of Things (IoT), kemampuan sebuah perangkat untuk mendeteksi keberadaan dan jarak suatu objek menjadi sangat penting. Salah satu sensor yang paling populer dan mudah digunakan oleh pemula maupun praktisi elektronika adalah **sensor ultrasonik**. Sensor ini banyak ditemukan pada proyek Arduino, robotika, sistem parkir kendaraan, hingga pemantauan ketinggian air dalam tandon.



Apa Itu Sensor Ultrasonik?



Sensor ultrasonik adalah perangkat elektronik yang digunakan untuk mengukur jarak suatu objek dengan memanfaatkan gelombang suara berfrekuensi tinggi (ultrasonik). Frekuensi yang digunakan berada di atas kemampuan pendengaran manusia, yaitu sekitar 40 kHz.



Berbeda dengan pengukuran menggunakan penggaris atau alat ukur konvensional, sensor ultrasonik dapat mengukur jarak tanpa harus menyentuh objek yang diukur. Karena itulah sensor ini banyak digunakan pada sistem otomatis yang membutuhkan pengukuran cepat dan aman.



Bagaimana Cara Kerjanya?



Prinsip kerja sensor ultrasonik mirip dengan cara kelelawar atau lumba-lumba menentukan posisi benda di sekitarnya.



Sensor akan memancarkan gelombang ultrasonik melalui bagian transmitter. Gelombang tersebut akan merambat di udara hingga mengenai suatu objek, kemudian dipantulkan kembali ke sensor dan diterima oleh bagian receiver.



Mikrokontroler kemudian menghitung waktu yang dibutuhkan gelombang untuk pergi dan kembali. Dari waktu tersebut dapat dihitung jarak antara sensor dan objek.



Semakin lama waktu pantulan diterima, semakin jauh posisi objek dari sensor.



Sensor HC-SR04 yang Paling Populer



Salah satu sensor ultrasonik yang paling banyak digunakan adalah HC-SR04. Sensor ini memiliki empat pin utama yaitu:



* VCC sebagai sumber tegangan 5 Volt

* GND sebagai ground

* TRIG untuk memicu pengiriman gelombang ultrasonik

* ECHO untuk menerima hasil pantulan gelombang



HC-SR04 mampu mengukur jarak mulai dari sekitar 2 cm hingga 4 meter dengan tingkat akurasi yang cukup baik untuk berbagai kebutuhan pembelajaran dan industri ringan.



Kelebihan Sensor Ultrasonik



Sensor ultrasonik memiliki berbagai keunggulan yang membuatnya menjadi pilihan utama dalam banyak proyek elektronika, antara lain:



* Harga relatif murah dan mudah diperoleh.

* Mudah dihubungkan dengan Arduino, ESP32, maupun mikrokontroler lainnya.

* Tidak dipengaruhi warna objek.

* Dapat mengukur jarak tanpa kontak fisik.

* Konsumsi daya rendah.

* Cocok digunakan untuk berbagai aplikasi otomatisasi.



Kekurangan Sensor Ultrasonik



Meskipun memiliki banyak kelebihan, sensor ultrasonik juga memiliki beberapa keterbatasan, seperti:



* Kurang akurat pada permukaan yang lunak atau menyerap suara.

* Hasil pengukuran dapat dipengaruhi oleh kondisi lingkungan tertentu.

* Sulit mendeteksi objek yang sangat kecil atau berbentuk tidak beraturan.

* Kinerja dapat menurun pada jarak yang terlalu jauh.



Penerapan Sensor Ultrasonik dalam Kehidupan Sehari-hari



Saat ini sensor ultrasonik digunakan pada berbagai bidang, di antaranya:



1. Sistem Parkir Kendaraan



Sensor akan mendeteksi jarak kendaraan dengan penghalang di depan atau belakang sehingga pengemudi lebih mudah saat parkir.



2. Robot Penghindar Halangan



Robot dapat bergerak secara otomatis dan menghindari benda yang berada di jalurnya.



3. Monitoring Ketinggian Air



Sensor digunakan untuk mengukur level air pada tandon, kolam, atau bendungan.



4. Sistem Penghitung Barang



Pada dunia industri, sensor ultrasonik dapat digunakan untuk mendeteksi dan menghitung produk yang melewati jalur produksi.



5. Pintu Otomatis



Sensor mendeteksi keberadaan seseorang sehingga pintu dapat terbuka secara otomatis.



Mengapa Penting Mempelajari Sensor Ultrasonik?



Sensor ultrasonik merupakan salah satu materi dasar yang wajib dipahami oleh siapa saja yang ingin belajar elektronika, robotika, maupun IoT. Dengan memahami cara kerja sensor ini, peserta dapat mengembangkan berbagai proyek inovatif mulai dari sistem keamanan, alat ukur digital, hingga otomasi industri.



Teknologi yang saat ini digunakan di berbagai sektor industri pada dasarnya berawal dari konsep-konsep sederhana seperti penggunaan sensor ultrasonik. Oleh karena itu, mempelajari sensor ini merupakan langkah awal yang sangat baik untuk memasuki dunia teknologi modern.



Belajar Elektronika dan IoT di LPK Bintang Terang



Bagi Anda yang ingin memahami sensor ultrasonik, Arduino, ESP32, Internet of Things (IoT), robotika, hingga perakitan perangkat elektronik secara langsung, Anda dapat mengikuti pelatihan di LPK Bintang Terang.



Melalui metode belajar yang praktis dan mudah dipahami, peserta tidak hanya mempelajari teori tetapi juga langsung membuat proyek nyata yang dapat diterapkan dalam kehidupan sehari-hari maupun dunia kerja.



Contoh Program Sensor Ultrasonik HC-SR04 dengan Arduino Uno



Program berikut akan membaca jarak objek dan menampilkannya pada Serial Monitor.



// Program Sensor Ultrasonik HC-SR04

// LPK Bintang Terang



#define TRIG_PIN 9

#define ECHO_PIN 10



long durasi;

float jarak;



void setup() {

  Serial.begin(9600);



  pinMode(TRIG_PIN, OUTPUT);

  pinMode(ECHO_PIN, INPUT);



  Serial.println("Sensor Ultrasonik HC-SR04");

}



void loop() {



  // Mengirim gelombang ultrasonik

  digitalWrite(TRIG_PIN, LOW);

  delayMicroseconds(2);



  digitalWrite(TRIG_PIN, HIGH);

  delayMicroseconds(10);



  digitalWrite(TRIG_PIN, LOW);



  // Membaca pantulan

  durasi = pulseIn(ECHO_PIN, HIGH);



  // Menghitung jarak

  jarak = durasi * 0.0343 / 2;



  Serial.print("Jarak : ");

  Serial.print(jarak);

  Serial.println(" cm");



  delay(500);

}

```

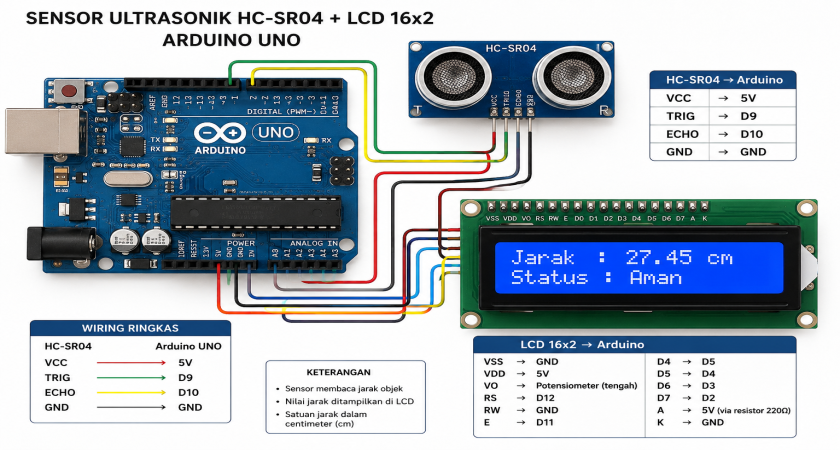

Wiring HC-SR04 ke Arduino Uno



| HC-SR04 | Arduino Uno |

| ------- | ----------- |

| VCC | 5V |

| GND | GND |

| TRIG | D9 |

| ECHO | D10 |



Versi dengan Buzzer



Jika jarak kurang dari 10 cm, buzzer akan berbunyi.



```cpp

#define TRIG_PIN 9

#define ECHO_PIN 10

#define BUZZER 8



long durasi;

float jarak;



void setup() {

  Serial.begin(9600);



  pinMode(TRIG_PIN, OUTPUT);

  pinMode(ECHO_PIN, INPUT);

  pinMode(BUZZER, OUTPUT);

}



void loop() {



  digitalWrite(TRIG_PIN, LOW);

  delayMicroseconds(2);



  digitalWrite(TRIG_PIN, HIGH);

  delayMicroseconds(10);



  digitalWrite(TRIG_PIN, LOW);



  durasi = pulseIn(ECHO_PIN, HIGH);



  jarak = durasi * 0.0343 / 2;



  Serial.print("Jarak : ");

  Serial.print(jarak);

  Serial.println(" cm");



  if (jarak <= 10) {

    tone(BUZZER, 1000);

  } else {

    noTone(BUZZER);

  }



  delay(200);

}

```



Proyek yang bisa dibuat:



* Sensor parkir mobil/motor

* Pengukur tinggi air tandon

* Robot penghindar halangan

* Tempat sampah otomatis

* Penghitung produk pada konveyor

* Sistem keamanan pintu otomatis



Program ini sangat cocok untuk praktik dasar Arduino di kelas elektronika dan IoT.
