Sistem Kontrol Relay IoT ESP8266 + OLED

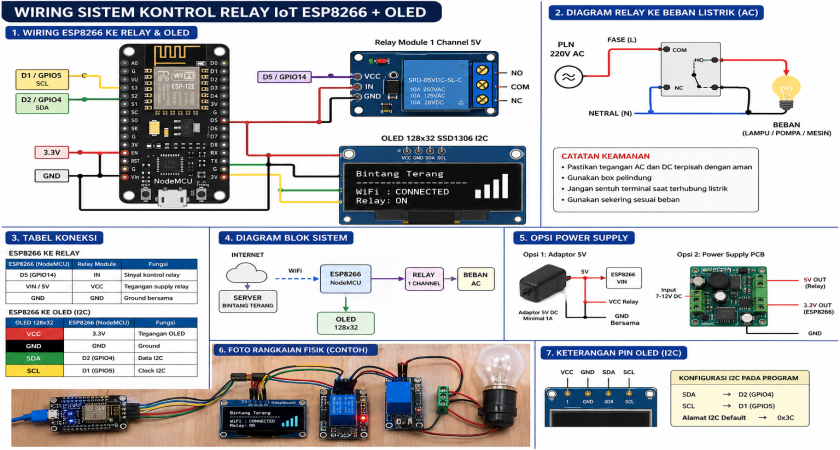

Wiring Sistem Kontrol Relay IoT ESP8266 + OLED

Pada sistem ini digunakan modul ESP8266 sebagai pengendali utama, relay sebagai aktuator, serta OLED sebagai media informasi status perangkat. Berikut konfigurasi hubungan antar komponen.

1. Wiring ESP8266 ke Relay

Relay dikendalikan menggunakan pin digital ESP8266 GPIO14 (D5).

Keterangan:

• Saat GPIO14 bernilai HIGH, relay akan aktif.

• Saat GPIO14 bernilai LOW, relay akan mati.

• Gunakan relay yang sudah memiliki transistor driver dan optocoupler agar lebih aman untuk ESP8266.

2. Wiring ESP8266 ke OLED I2C 128x32

OLED menggunakan komunikasi I2C sehingga hanya membutuhkan dua jalur data.

Konfigurasi pada program:

SDA = D2
SCL = D1

OLED akan menampilkan:

• Nama sistem

• Status WiFi

• Status relay

• Indikator kekuatan sinyal WiFi

3. Wiring Keseluruhan Sistem

Diagram koneksi sederhana:

             INTERNET
                |
                |
        SERVER BINTANG TERANG
                |
             WiFi
                |
        +---------------+
        |   ESP8266     |
        |               |
        | GPIO14 D5 ----+------ IN RELAY
        |               |
        | D2 -----------+------ SDA OLED
        | D1 -----------+------ SCL OLED
        |               |
        | 3.3V ---------+------ VCC OLED
        | GND ----------+------ GND
        +---------------+

                |
                |
          RELAY MODULE
                |
          PERANGKAT LISTRIK
        (Lampu/Pompa/Mesin)

4. Sistem Power Supply

Terdapat beberapa pilihan sumber tegangan:

Pilihan 1: Adaptor 5V

Adaptor 5V
   |
   +---- ESP8266 VIN
   |
   +---- VCC Relay
   |
   +---- GND Bersama

ESP8266 akan menurunkan tegangan melalui regulator onboard menjadi 3.3V.

Pilihan 2: Modul Power Supply PCB

Untuk produksi lebih banyak, dapat dibuat PCB sendiri dengan:

• Input 12V DC

• Modul step down 5V

• Regulator 3.3V

• Proteksi polaritas

• Terminal relay

5. Catatan Keamanan Relay

Karena relay dapat digunakan untuk mengontrol tegangan tinggi, pemasangan harus memperhatikan:

• Pisahkan jalur tegangan AC dengan rangkaian ESP8266.

• Gunakan box pelindung.

• Jangan menyentuh terminal relay saat terhubung listrik.

• Gunakan sekering pengaman sesuai beban.

Contoh penggunaan:

PLN AC
 |
 |---- COM Relay
 |
 NO Relay ---- Beban
                |
              Lampu
              Pompa
              Motor

Relay berfungsi sebagai saklar otomatis yang dikendalikan oleh ESP8266.

6. Daftar Komponen

Komponen utama:

1. ESP8266 NodeMCU

2. Relay Module 1 Channel 5V

3. OLED I2C 128x32 SSD1306

4. Kabel jumper

5. Power supply 5V

6. EEPROM internal ESP8266

7. Server IoT berbasis PHP + JSON

7. Alur Kerja Hardware

1. ESP8266 mendapatkan supply listrik.

2. Sistem membaca konfigurasi WiFi dari EEPROM.

3. ESP8266 terkoneksi ke internet.

4. ESP8266 mengambil perintah dari server.

5. Data JSON diproses.

6. GPIO14 memberikan sinyal ke relay.

7. Relay mengaktifkan atau memutus perangkat.

8. OLED menampilkan kondisi terbaru.

Dengan rangkaian ini, ESP8266 dapat menjadi perangkat IoT mandiri yang dapat dikontrol dari internet tanpa membutuhkan IP publik pada lokasi perangkat.
