Materi Pembahasan: ESP8266 Lolin untuk Kontrol 3 Relay via Server HTTPS

1. Pendahuluan

ESP8266 Lolin adalah modul mikrokontroler berbasis WiFi yang dapat diprogram menggunakan Arduino IDE. Dalam proyek ini, ESP8266 digunakan untuk mengendalikan 3 buah relay yang bisa menyalakan/mematikan perangkat listrik berdasarkan perintah dari server (PHP/JSON).

Proyek ini mendemonstrasikan:

• IoT (Internet of Things) sederhana

• Komunikasi data melalui protokol HTTPS

• Parsing data JSON dari server

• Kontrol output digital (relay)

2. Konfigurasi Jaringan

ESP8266 akan terhubung ke WiFi lokal dengan SSID dan password yang diberikan.

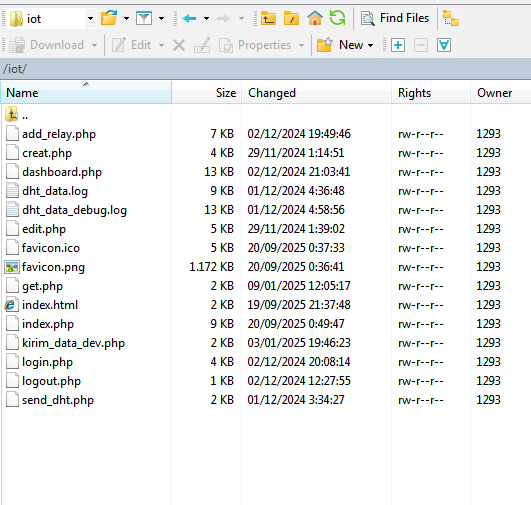

Data perintah relay diambil dari server melalui URL tersebut.

3. Keamanan Koneksi (HTTPS)

Agar koneksi HTTPS aman, digunakan sertifikat Root CA. Ini memastikan ESP8266 hanya percaya pada server yang valid.

4. Konfigurasi Relay

Tiga pin digital digunakan untuk mengontrol relay.

• Relay 1 → D1

• Relay 2 → D2

• Relay 3 → D3

Di awal program (setup()), semua relay diset OFF (LOW).

5. Sinkronisasi Waktu (NTP)

Digunakan untuk memastikan waktu di ESP8266 sesuai dengan server, penting untuk validasi SSL.

6. Loop Utama

Setiap 10 detik, ESP8266 polling server untuk mengambil perintah relay terbaru.

7. Pengambilan Data dari Server

Mengirim permintaan GET ke server. Jika berhasil, server mengirimkan data JSON.

Contoh data JSON:

8. Parsing JSON

Data JSON diubah menjadi objek supaya bisa diakses dengan mudah.

Setiap objek JSON berisi:

• id_perintah → nomor relay (1–3)

• data → status relay (0 = OFF, 1 = ON)

9. Kontrol Relay

Jika data = 1 → relay menyala
Jika data = 0 → relay mati

10. Alur Kerja Sistem

1. ESP8266 nyala → sambung ke WiFi

2. Validasi SSL dengan sertifikat

3. Ambil perintah JSON dari server

4. Parsing JSON → tentukan relay mana yang ON/OFF

5. Relay aktif sesuai instruksi

6. Ulangi setiap 10 detik

11. Manfaat & Aplikasi

Kendali jarak jauh perangkat listrik (lampu, pompa, kipas)
Sistem smart home berbasis web
Otomasi industri sederhana
Materi pembelajaran IoT (HTTPS, JSON, ESP8266)

Jadi, inti pembahasan kode ini adalah integrasi antara ESP8266, relay, WiFi, HTTPS, dan server JSON untuk membuat sistem IoT kendali jarak jauh yang aman.

#include
#include // Untuk HTTPS
#include
#include

// Konfigurasi WiFi
const char* ssid = "BINTANG TERANG"; // Ganti dengan nama WiFi Anda
const char* password = "1sampai8"; // Ganti dengan password WiFi Anda

// Alamat server PHP untuk mengambil data
const char* serverName = "https://bintangterang.or.id/url/3/get.php"; // Ganti dengan URL server Anda

// Sertifikat Root CA (Root certificate yang digunakan untuk validasi SSL)
const char IRG_Root_X1 [] PROGMEM = R"CERT(
-----BEGIN CERTIFICATE-----
MIIEPjCCA8SgAwIBAgIRAOHIN98BsMcN5I7LTfOUqjcwCgYIKoZIzj0EAwMwSzEL
MAkGA1UEBhMCQVQxEDAOBgNVBAoTB1plcm9TU0wxKjAoBgNVBAMTIVplcm9TU0wg

tFy4n697IP5fs1q7lA0VlCpaLF9v+ycCbG3s/BohzFTrkA==
-----END CERTIFICATE-----
)CERT";
// Relay pins
const int relayPins[3] = {D1, D2, D3}; // Relay 1, 2, 3

void setup() {
Serial.begin(115200);

// Set relay pins as OUTPUT and OFF
for(int i=0;i<3;i++) {
pinMode(relayPins[i], OUTPUT);
digitalWrite(relayPins[i], LOW);
}

// Connect WiFi
WiFi.begin(ssid, password);
Serial.print("Connecting WiFi");
while(WiFi.status() != WL_CONNECTED){
delay(500);
Serial.print(".");
}
Serial.println("\nWiFi connected!");
Serial.println("IP: " + WiFi.localIP().toString());

// Set NTP time
configTime(7*3600,0,"pool.ntp.org");
time_t now = time(nullptr);
while(now < 24*3600){ delay(500); now = time(nullptr); }
}

void loop() {
getDataFromServer();
delay(10000); // polling setiap 10 detik
}

void getDataFromServer() {
WiFiClientSecure client;
BearSSL::X509List cert(IRG_Root_X1);
client.setTrustAnchors(&cert);

HTTPClient http;
http.begin(client, serverName);
int httpCode = http.GET();
Serial.print("HTTP Response code: ");
Serial.println(httpCode);

if(httpCode > 0){
String payload = http.getString();
Serial.println("Data received: " + payload);

DynamicJsonDocument doc(1024);
DeserializationError error = deserializeJson(doc, payload);
if(error){
Serial.println("Error parsing JSON!");
return;
}

if(doc.is()){
for(JsonObject obj : doc.as()){
String id_perintah = obj["id_perintah"];
String data = obj["data"];

Serial.print("ID: "); Serial.print(id_perintah);
Serial.print(" Data: "); Serial.println(data);

// ID perintah sesuai relay index (1,2,3)
int relayIndex = id_perintah.toInt() - 1;
if(relayIndex >= 0 && relayIndex < 3){
controlRelay(relayPins[relayIndex], data);
}
}
} else {
Serial.println("JSON kosong atau format salah!");
}
} else {
Serial.println("Failed to connect server");
}

http.end();
}

void controlRelay(int relayPin, String state){
if(state == "1"){
digitalWrite(relayPin,HIGH);
Serial.print("Relay "); Serial.print(relayPin); Serial.println(" ON");
} else {
digitalWrite(relayPin,LOW);
Serial.print("Relay "); Serial.print(relayPin); Serial.println(" OFF");
}
}
